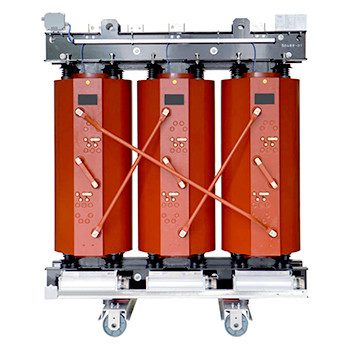

Transformatory suche żywiczne EG System
Dostarczamy transformatory suche żywiczne o mocach znamionowych od 160 do 3150 kVA (na życzenie do 20 MVA) i poziomie izolacji od 1,1 kV do 36 kV oraz transformatory wykonane na specjalne zamówienie. Uzwojenia wykonane z folii aluminiowej są impregnowane próżniowo, co pozwala na uzyskanie optymalnych parametrów termicznych.
Wraz z rosnącym zapotrzebowaniem na bezpieczne, niezawodne i przyjazne środowisku rozwiązania elektroenergetyczne, transformatory suche żywiczne cieszą się coraz większym uznaniem – zarówno w przemyśle, jak i w infrastrukturze publicznej. Oferujemy transformatory dostosowane do współczesnych wymagań sieci dystrybucyjnych, przemysłu, OZE, infrastruktury krytycznej oraz obiektów, w których liczy się wysoki standard ochrony środowiska.
Dlaczego transformatory suche żywiczne EG System?
- Szeroki zakres mocy: standardowo 100kVA, 160kVA, 200kVA, 250kVA, 315kVA, 400kVA, 500kVA, 630kVA, 800kVA, 1000kVA, 1250kVA, 1600kVA, 2000kVA, 2500kVA, 3150kVA (większe moce na zapytanie).
- Napięcia izolacji do 36 kV (inne na zapytanie).
- Aluminiowe uzwojenia – nie przedrażające kosztów.
- Przekaźnik do monitorowania temperatury T154 WS (inne na zapytanie).
- Niskie straty i wysoka sprawność – zgodność z wymaganiami Ekoprojekt etap II (KE 548/2014) oraz normami IEC 60076 / EN 50588-1.
- Wsparcie inżynierskie od doboru po rozruch i serwis.
Dlaczego transformatory suche żywiczne EG System?
| Korzyść | Co zyskujesz | Gdzie szczególnie ważne |
|---|---|---|
| Bezpieczeństwo pożarowe | Brak cieszy palnych | Centrach handlowych, biurowcach, lotniskach |
| Brak ryzyka wycieku | Brak cieczy elektroizolacyjnych. | Obiektach z surowymi normami środowiskowymi |
| Kompaktowa budowa | Możliwość montażu w małych pomieszczeniach | Budynkach mieszkalnych i biurowcach, szpitalach, uczelniach |
| Odporność na podwyższoną wilgoć i zanieczyszczenia | Możliwość pracy w różnych warunkach wewnątrz pomieszczeń | Przemysłach ciężkich np. kopali, hucie, stoczni |
| Personalizacja | Transformator „szyty na miarę” projekt | Nietypowe parametry |
Innowacyjne rozwiązania EG System
Rdzeń z laminowanie blachy
Rdzeń transformatora suchego żywicznego wyprodukowany z laminowanej stali magnetycznej najnowszej generacji w celu zapewnienia nie tylko mniejszych strat i mniejszego ciężaru transformatorów, ale jednocześnie polepszenia efektywności energetycznej do zwiększenia przyjazności dla środowiska oraz celem zmniejszenia emisji CO2. Do produkcji transformatorów stosuje się systemy wieloschodkowego zaplatania „step-lap” oraz innowacyjny system naprzemiennego układania warstw, dzięki którym obniża się poziom hałasu oraz zmniejsza się prąd obciążeniowy, co prowadzi do redukcji strat na biegu jałowym.
Wybrane atuty rdzenia z laminowanej blachy:
- Mniejsze straty.
- Mniejszy ciężar transformatorów.
- Lepsza efektywność energetyczna.
Zaawansowany monitoring i system zabezpieczeń
Nowoczesna diagnostyka to krótsze przestoje i niższe koszty serwisowe. Każdy transformator suchy żywiczny EG System posiada przekaźnik do monitorowania temperatury T154 WS. T154 WS odpowiada za kompleksową kontrolę stanu transformatora, umożliwiając szybką reakcję w przypadku wykrycia nieprawidłowości.
Monitorowane parametry (konfiguracja według potrzeb):
- Temperatura (przy użyciu sond PT100).
- Przeciążenie.
- Zasilanie wentylatorów.
- Integracja z systemami nadrzędnymi (np. SCADA).
Wersje specjalne: Istnieje możliwość zmiany przekaźnika T154 WS na NT935 AD (posiada wyjście Modbus), NT935 ETH (Ethernet) lub inny.
Wentylatory
Wentylatory montowane są pod uzwojeniami, po obu stronach transformatora. Tego typu wymuszona wentylacja pozwala na chwilowe przeciążenie transformatora nawet do 140% jego mocy znamionowej. Może to znaleźć zastosowanie w sytuacjach szczególnych, takich jak nagłe wzrosty obciążenia czy wyjątkowo wysokie temperatury otoczenia, spowodowane na przykład niesprawnością standardowego systemu chłodzenia.
Wentylatory dostarczane są wraz z dodatkową jednostką sterującą VRT200.
Obudowa ochronna
Obudowa ochronna montowana fabrycznie na transformatorze pozwala osłonić części czynne transformatora ze stopniem ochrony IP31. Elastyczna konfiguracja obudowy pozwala na zamontowanie na niej przekaźników oraz wprowadzenia kabli/szyn od prawie każdej strony. Obudowa pozwala, przy zachowaniu innych warunków, na montaż transformatora w pomieszczeniu bez specjalnego wygrodzenia.
Normy, ekoprojekt i kontrola jakości
Każda jednostka powstaje zgodnie z obowiązującymi normami IEC 60076 i EN 50588-1 oraz wymaganiami Rozporządzenia Komisji (UE) nr 548/2014 – etap II (Ekoprojekt – ograniczenie strat). Produkcja opiera się na kontrolowanych procesach i certyfikowanych materiałach. Gotowe transformatory przechodzą badania rutynowe i – w zależności od zamówienia – badania typu, pomiary strat, podwyższone próby napięciowe oraz testy oleju/estrów w autoryzowanych laboratoriach.
Zakres produktowy transformatorów suchych żywicznych
Poniżej przedstawiamy skrócony przegląd standardowych serii. Szczegółowe dane techniczne (wymiary, straty, ciężar) znajdują się w kartach katalogowych – zapytaj nas o pliki dla konkretnej mocy.
Seria EG-CR-T
- Moc: 100kVA, 160kVA, 200kVA, 250kVA, 315kVA, 400kVA, 500kVA, 630kVA, 800kVA, 1000kVA, 1250kVA, 1600kVA, 2000kVA, 2500kVA, 3150kVA (większe moce na zapytanie).
- Napięcia: do 36 kV po stronie SN.
- Uzwojenia: AL.
- Typ uzwojenia: Żywiczne / impregnowane.
- Regulacja napięcia: ±2 × 2,5% po stronie SN.
- Wyposażenie: przekaźnik zabezpieczający T-154WS, trzy sondy PT100 zainstalowane na uzwojeniach NN, skrzynka obwodów pomocniczych, uchwyty do podnoszenia, dwukierunkowe kółka jezdne.
Wersje specjalne: transformatory SN/SN, transformatory przełączalne, niestandardowe grupy połączeń, zwiększony poziom THD, zwiększone napięcie zwarcia, podwójne uzwojenie wtórne, transformatory do współpracy z falownikami.
Jak dobieramy transformator do Twojego zapytania?
- Dane wejściowe: moc szczytowa, profil obciążenia, napięcia, warunki środowiskowe, wymagania energetyczne / normowe, ograniczenia wymiarowe.
- Decyzje konstrukcyjne: obecność chłodzenia wynoszonego (ANAF), obecność obudowy ochronnej.
- Wyposażenie pomiarowe i komunikacja.
- Produkcja, testy, dostawa, rozruch.
Branże i zastosowania transformatorów
- Dystrybucja energii / energetyka zawodowa – standardowe stacje SN/nn, modernizacje sieci.
- Przemysł ciężki i produkcja ciągła – niskie straty, wysoka niezawodność, opcje monitoringu.
- Odnawialne źródła energii (PV, biogazownie) – zmienne obciążenia.
- Infrastruktura publiczna i budynki użyteczności – kompaktowe rozwiązania, bezpieczeństwo środowiskowe.
- Szpitale / centra danych – ciągłość zasilania, monitoring stanu.
Projekty niestandardowe – jednostki specjalne, stacje kontenerowe „plug & play”.
Serwis i wsparcie posprzedażowe
- Doradztwo techniczne od koncepcji po odbiór techniczny.
- Kompleksowe badania oleju / estrów w eksploatacji.
- Przeglądy okresowe, diagnostyka on-site, modernizacje.
- Dostawa części zamiennych i akcesoriów.
- Szkolenia obsługi i BHP stacji transformatorowych.
- Zdalne wsparcie inżynierskie i analiza danych monitoringowych.
FAQ – Transformatory suche żywiczne EG System
Transformatory suche chłodzone są powietrzem i stosuje się je tam, gdzie nie będą one narażone na warunki atmosferyczne lub gdzie są wyższe wymagania bezpieczeństwa pożarowego. Transformatory olejowe wykorzystują ciecz elektroizolacyjną (olej mineralny lub ester) do chłodzenia izolacji i uzwojeń. Same uzwojenia zamknięte w kadzi, co pozwala na stosowanie takich transformatorów na zewnątrz oraz w miejscach z ograniczoną przestrzenią.
Standardowo 100 – 3150 kVA. Typowe napięcia izolacji do 36 kV (inne wartości na zapytanie).
Tak. Spełniamy IEC 60076, EN 50588-1 oraz wymagania Ekoprojektu – etap II (KE 548/2014).
Oczywiście. Modyfikujemy moc, przekładnie, czujniki, monitoring, obudowy i wiele więcej.
Standardowo transformatory suche żywiczne wyposażone są w przekaźnik do kontroli temperatury T154 WS, który pozwala na monitorowanie temperatury, przeciążenia oraz pracy wentylatorów.
Energetyka zawodowa i dystrybucyjna, przemysł, infrastruktura publiczna, szpitale, farmy PV i wiatrowe, biogazownie, centra danych oraz zastosowania specjalne.
Kompleksowe doradztwo projektowe, jednostki dopasowane do potrzeb, pełna dokumentacja, szybkie terminy, autoryzowany serwis i redukcja kosztów energii dzięki niskim stratom.
Tak: niskie straty energii oraz konstrukcje wspierające ograniczenie emisji CO₂ w całym cyklu życia.
Serwis gwarancyjny i pogwarancyjny, przeglądy, konserwacje, szybka dostawa części, wsparcie telefoniczne i pomoc inżynierska w trakcie eksploatacji.
Transformatory dostępne na zamówienie specjalne
Transformatory produkowane są zgodnie z rozporządzeniem KE 548/2014 – etap I.
Zgodność z normami: IEC 60076-1; 60076-2; 60076-5; 60076-10; 60076-11.
Ceny transformatora dedykowanego dla farmy fotowoltaicznej są do uzyskania, po wysłaniu zapytania ofertowego.
W ofercie posiadamy również kompletne stacje kontenerowe dla farm fotowoltaicznych.
