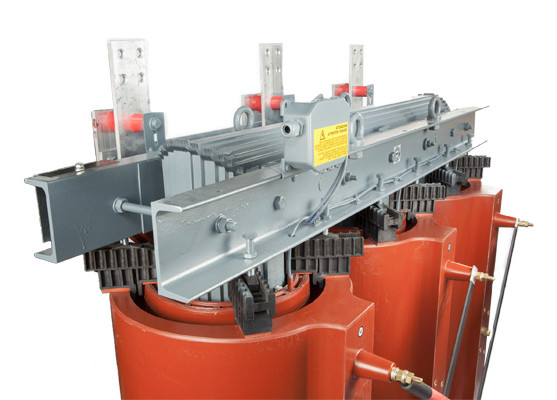

Transformatory na farmy wiatrowe EG System
Farmy wiatrowe, jako istotny element odnawialnych źródeł energii, odgrywają coraz większą rolę w globalnym miksie energetycznym. Jednym z kluczowych komponentów infrastruktury technicznej takich instalacji są transformatory, które umożliwiają efektywne przesyłanie wytworzonej energii elektrycznej do sieci przesyłowej. Transformatory te zaprojektowane są do podnoszenia napięcia. Dobierane powinny być one w taki sposób, aby moc ciągłego obciążenia nie przekraczała 80% mocy znamionowej transformatora.
Kluczowe parametry transformatorów na farmy wiatrowe.
| Co | Opis |
|---|---|
| Klasa izolacji | strony pierwotnej do 52kV, strony wtórnej do 17,5kV |
| THD | THDi≤10%, THD≤5% w standardzie; możliwość zwiększenia parametru |
| Zasilanie falowników | współpraca z 6-24 pulsowymi falownikami |
| Szerokie zastosowanie | np. do zasilania pieców indukcyjnych |
| Personalizacja | Transformator „szyty na miarę” projektu |
Innowacyjne rozwiązania EG System
THD
W kontekście transformatorów, wysoki poziom THD może prowadzić do szeregu problemów – od przegrzewania uzwojeń, przez zwiększone straty energii, aż po zakłócenia w pracy urządzeń współpracujących z instalacją. Transformatory suche żywiczne produkowane są uwzględnieniem tłumienia wyższych harmonicznych. Standardowe jednostki posiadają THDi ≤10% i THDu ≤ 5%. Istnieje jednak możliwość zwiększenia parametru THD na życzenie Klienta.
Wybrane atuty zwiększonego poziomu THD:
- Dostosowanie transformatora do konkretnego profilu pracy falowników.
- Ograniczenie emisji harmonicznych do poziomów zgodnych z normami.
- Zapewnienie kompatybilności elektromagnetycznej (EMC) całej instalacji PV.
Dopasowanie napięcia
Strona pierwotna transformatora dobierana jest do napięcia znamionowego sieci. W Polsce są to głównie napięcia 15kV oraz 20kV. Możliwe są również inne napięcia 6kV, 10kV, 30kV. Większość turbin wiatrowych pracuje na napięcie znamionowe 690V. Występują również transformatory o napięciu 400V.
Szerokie zastosowanie
- Do zastosowań podziemnych ze stopniem ochrony IP65 (kopalnie).
- Do zastosowań wodnych ze stopniem ochrony IP54 (statki),
- Do układów trakcyjnych (6-24 pulsowych zgodnie z normą IEC 146).
Normy, ekoprojekt i kontrola jakości
Każda jednostka powstaje zgodnie z obowiązującymi normami IEC 60076 i EN 50464-1 oraz wymaganiami Rozporządzenia Komisji (UE) nr 548/2014 – etap II (Ekoprojekt – ograniczenie strat). Produkcja opiera się na kontrolowanych procesach i certyfikowanych materiałach. Gotowe transformatory przechodzą badania rutynowe i – w zależności od zamówienia – badania typu, pomiary strat, podwyższone próby napięciowe oraz testy oleju/estrów w autoryzowanych laboratoriach.
Jak dobieramy transformator do Twojego zapytania?
- Dane wejściowe: moc szczytowa, profil obciążenia, napięcia, warunki środowiskowe, wymagania energetyczne / normowe, ograniczenia wymiarowe.
- Decyzje konstrukcyjne: hermetyczny vs. z konserwatorem, metoda chłodzenia, materiał uzwojeń.
- Wyposażenie pomiarowe i komunikacja.
- Produkcja, testy, dostawa, rozruch.
Branże i zastosowania transformatorów
- Dystrybucja energii / energetyka zawodowa – standardowe stacje SN/nn, modernizacje sieci.
- Przemysł ciężki i produkcja ciągła – niskie straty, wysoka niezawodność, opcje monitoringu.
- Odnawialne źródła energii (PV, biogazownie) – zmienne obciążenia.
- Infrastruktura publiczna i budynki użyteczności – kompaktowe rozwiązania, bezpieczeństwo środowiskowe.
- Szpitale / centra danych – ciągłość zasilania, monitoring stanu.
- Projekty niestandardowe – jednostki specjalne, stacje kontenerowe „plug & play”.
Serwis i wsparcie posprzedażowe
- Doradztwo techniczne od koncepcji po odbiór techniczny.
- Kompleksowe badania oleju / estrów w eksploatacji.
- Przeglądy okresowe, diagnostyka on-site, modernizacje.
- Dostawa części zamiennych i akcesorió
- Szkolenia obsługi i BHP stacji transformatorowych.
- Zdalne wsparcie inżynierskie i analiza danych monitoringowych.
Normy, ekoprojekt i kontrola jakości
Każda jednostka powstaje zgodnie z obowiązującymi normami IEC 60076 i EN 50464-1 oraz wymaganiami Rozporządzenia Komisji (UE) nr 548/2014 – etap II (Ekoprojekt – ograniczenie strat). Produkcja opiera się na kontrolowanych procesach i certyfikowanych materiałach. Gotowe transformatory przechodzą badania rutynowe i – w zależności od zamówienia – badania typu, pomiary strat, podwyższone próby napięciowe oraz testy oleju/estrów w autoryzowanych laboratoriach.
FAQ – Transformatory suche żywiczne EG System
Tak, transformatory suche żywiczne w wersji standardowej przystosowane są do współpracy z instalacją fotowoltaiczną z THDi ≤ 10% i THDu ≤ 5 %. Dodatkowo istnieje możliwość dostosowania transformatora do montażu wewnątrz gondoli.
Standardowo w przypadku transformatorów suchych żywicznych jest to 100 – 3150 kVA. W przypadku transformatorów olejowych 250 – 2500kVA.
Tak. Spełniamy IEC 60076, EN 50588-1 oraz wymagania Ekoprojektu – etap II (KE 548/2014).
Oczywiście. Modyfikujemy moc, przekładnie, czujniki, monitoring, obudowy i wiele więcej.
Najczęściej spotykanymi napięciami po stronie wtórnej są 330V i 690V.
Energetyka zawodowa i dystrybucyjna, przemysł, infrastruktura publiczna, szpitale, farmy PV i wiatrowe, biogazownie, centra danych oraz zastosowania specjalne.
Kompleksowe doradztwo projektowe, jednostki dopasowane do potrzeb, pełna dokumentacja, szybkie terminy, autoryzowany serwis i redukcja kosztów energii dzięki niskim stratom.
Tak: niskie straty energii oraz konstrukcje wspierające ograniczenie emisji CO₂ w całym cyklu życia.
Serwis gwarancyjny i pogwarancyjny, przeglądy, konserwacje, szybka dostawa części, wsparcie telefoniczne i pomoc inżynierska w trakcie eksploatacji.
Transformatory na farmy wiatrowe produkowane są zgodnie z rozporządzeniem KE 548/2014 – etap I.
Zgodność z normami: IEC 60076-1; 60076-2; 60076-5; 60076-10; 60076-11.
Ceny transformatora dedykowanego dla farmy fotowoltaicznej są do uzyskania, po wysłaniu zapytania ofertowego.

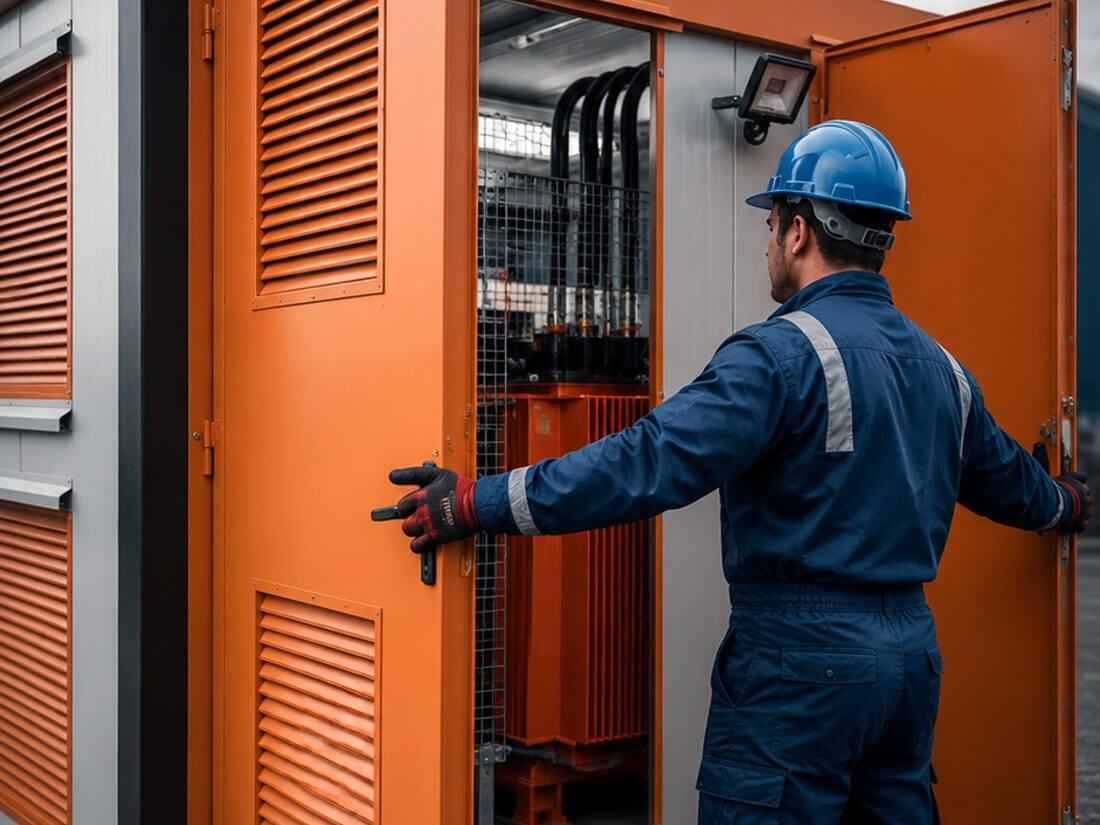

W ofercie posiadamy również kompletne stacje kontenerowe dla farm fotowoltaicznych.
