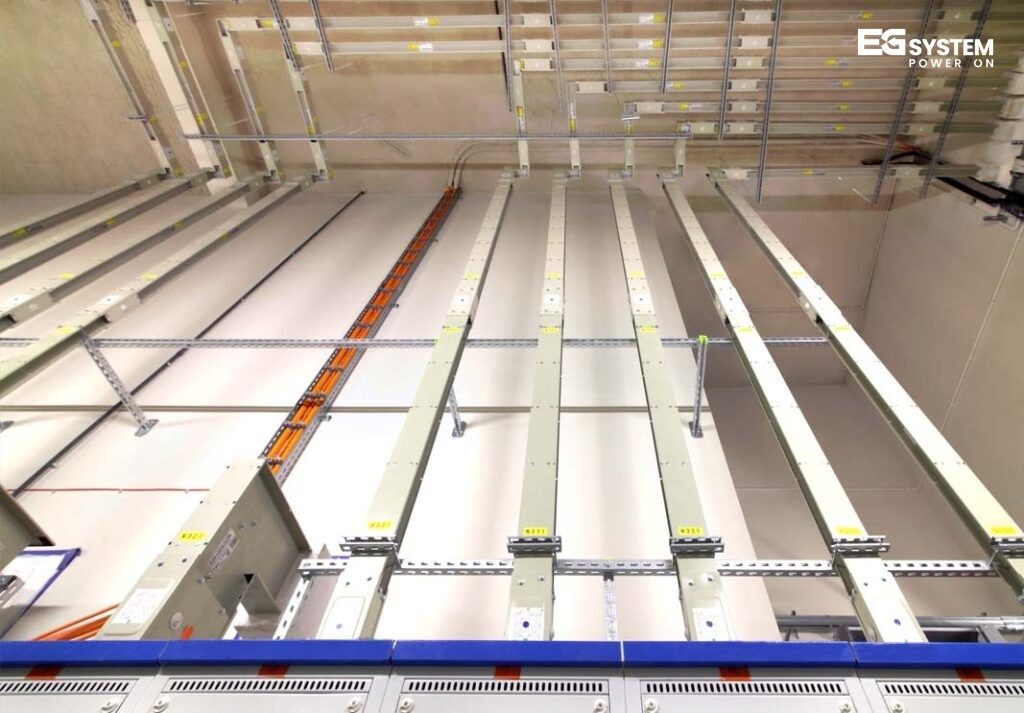

Na zdjęciu widać instalację elektryczną z szeregiem równolegle prowadzonych szynoprzewodów zamontowanych na konstrukcji pod sufitem. Widoczne są również elementy łączeniowe i mocowania instalacji. W prawym górnym rogu znajduje się logo EG System. Ujęcie przedstawia przykład zastosowania szynoprzewodów w instalacji elektrycznej obiektu.

Zalety stosowania ognioodpornych szynoprzewodów w budownictwie

Wprowadzenie

Bezpieczeństwo pożarowe obiektu obejmuje również instalacje elektryczne, które muszą być odpowiednio dobrane do warunków panujących w danym budynku. W przypadku pożaru część urządzeń powinna nadal działać przez określony czas, aby możliwe było między innymi uruchomienie systemów odpowiedzialnych za ochronę i ewakuację. Z tego względu w wybranych instalacjach stosuje się rozwiązania o podwyższonej odporności na działanie ognia. Jednym z nich są ognioodporne szynoprzewody, wykorzystywane do rozprowadzania energii w obiektach, w których ciągłość zasilania ma szczególne znaczenie.

Podstawowe elementy systemów zasilania pożarowego

Systemy zasilania pożarowego składają się z kilku kluczowych komponentów, w tym:

  • rozdzielnicy głównej pożarowej, która często stanowi część głównej rozdzielnicy elektrycznej,
  • systemu zasilającego rozdzielnicę pożarową (jeśli jest wolnostojąca),
  • instalacji elektrycznych zasilających systemy PPOŻ z rozdzielnicy pożarowej.

Szynoprzewody mogą być stosowane w dwóch ostatnich przypadkach, oferując wymierne korzyści w porównaniu z tradycyjnymi kablami.

Zalety stosowania ognioodpornych szynoprzewodów

Łatwość wykonania przejść PPOŻ

Przejścia przeciwpożarowe wykonuje się w miejscach, w których instalacja elektryczna przechodzi przez ściany lub stropy stanowiące elementy oddzielenia pożarowego. Takie miejsca wymagają zastosowania odpowiednich rozwiązań uszczelniających, dobranych do rodzaju instalacji oraz wymaganej klasy odporności ogniowej przegrody. W przypadku szynoprzewodów znaczenie ma ich konstrukcja i sposób prowadzenia przez przegrodę. Przy prawidłowo zaprojektowanym przejściu możliwe jest zastosowanie systemu uszczelniającego przeznaczonego do konkretnego typu szynoprzewodu, zgodnie z wymaganiami technicznymi danego rozwiązania.

Mniejsze gabaryty

Szynoprzewody zajmują znacznie mniej miejsca niż systemy kablowe, co jest szczególnie istotne w instalacjach przesyłających duże prądy znamionowe. Dzięki mniejszym wymiarom, otwory w ścianach i stropach mogą być mniejsze, co upraszcza instalację i oszczędza przestrzeń na inne systemy. W przypadku rozdzielnic PPOŻ w stacjach transformatorowych, gdzie liczba instalacji jest wysoka, szynoprzewody pozwalają na bardziej efektywne wykorzystanie dostępnej przestrzeni.

Łatwość montażu

Systemy szynoprzewodów składają się z gotowych elementów, które są łatwe w montażu i łączeniu. W przeciwieństwie do systemów kablowych, instalacja szynoprzewodów zajmuje mniej czasu i wymaga mniejszej liczby komponentów. To znacznie przyspiesza proces realizacji projektu i obniża koszty montażu.

Ciągłość przewodzenia w warunkach pożaru

System ognioodpornych szynoprzewodów EG-BXE-M jest przeznaczony do zastosowań, w których instalacja musi zachować ciągłość działania podczas pożaru. Zgodnie z deklarowanymi parametrami, system spełnia wymagania normy IEC 60331-1 i utrzymuje ciągłość przewodzenia przez 3 godziny w temperaturze 830°C. Taka odporność ogniowa ma znaczenie w instalacjach zasilających urządzenia, których działanie powinno zostać podtrzymane przez określony czas w warunkach pożaru.



Kliknij i zapoznaj się z naszą ofertą

Dlaczego szynoprzewody są bezpieczniejsze niż kabale?

Szynoprzewody mogą być stosowane również w instalacjach zasilających urządzenia przeciwpożarowe. Ich konstrukcja pozwala ograniczyć ilość miejsca potrzebnego na prowadzenie instalacji, a odpowiednio dobrany system może ułatwić wykonanie przejść przez przegrody przeciwpożarowe. W przypadku rozwiązań ognioodpornych, takich jak EG-BXE-M, istotnym parametrem jest także zachowanie ciągłości przewodzenia przez określony czas w warunkach pożaru. Przy projektowaniu takiej instalacji należy uwzględnić wymagania konkretnego obiektu, parametry techniczne systemu oraz sposób jego wykonania.
